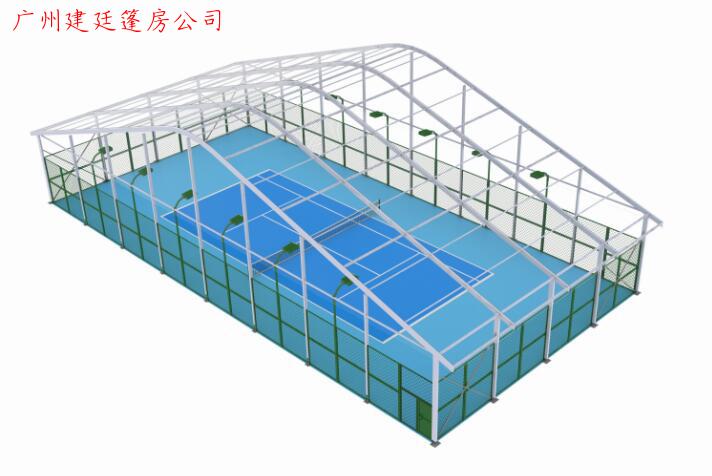

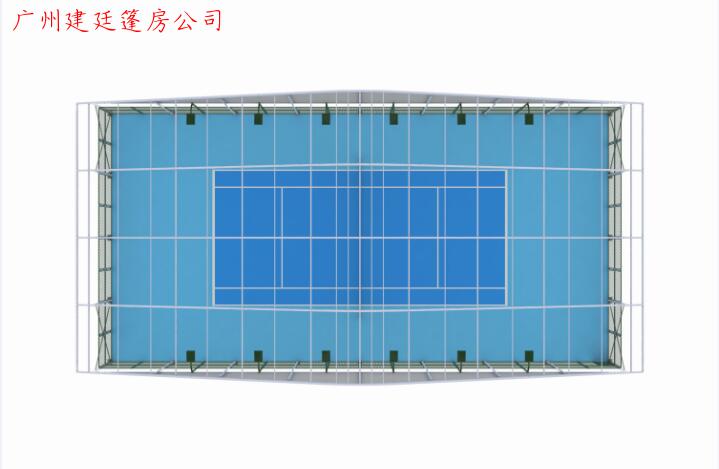

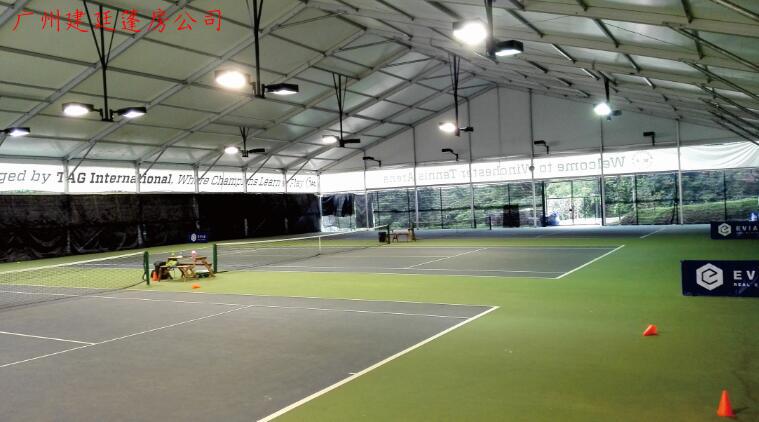

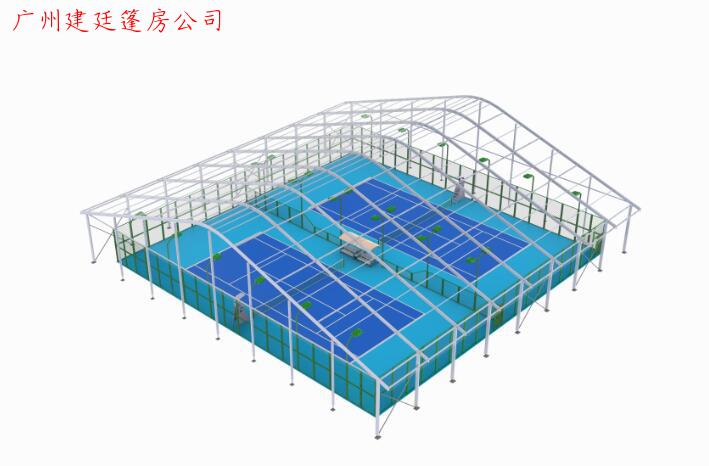

室內網球場
網球場：場地長36.6米*寬18.3米，場地四周6米以下無障礙，球網上方11米
以下無障礙。
|
網球場數據表 |
|||||||||
|
篷房類別 |
篷房規格 |
篷房主型材 |
抗風等級 |
跨度 |
邊高 |
場地四周凈高 |
球網上空凈高 |
片場 |
備注 |
|
多拱形篷 |
20x40x6m |
300x124mm |
8級風（80km/h） |
20m |
6m |
6.2m |
11.7m |
1片場 |
場地四周上空凈高不低于6m；室內屋頂在球網上空的凈高不低于11m； |
|
A型篷 |
40x20x7m |
300x124mm |
8級風（80km/h） |
40m |
7m |
6.2m |
12.5m |
1片場 |
|
|
多拱形篷 |
20x80x6m |
300x124mm |
8級風（80km/h） |
20m |
6m |
6.2m |
11.7m |
2片場 |
|
|
A型篷 |
40x40x7m |
300x124mm |
8級風（80km/h） |
40m |
7m |
6.2m |
12.5m |
2片場 |
|
材料技術參數
結構形式： 鋁合金框架 結構材料： 6061/T6 鋁合金
材料的化學成份與機械性能（抗拉強度，屈服強度，伸長率等）：
高強度鋁合金 (6061/T6) 抗拉強度>265，屈服強度>215，延伸率>10，韋氏硬度>15HW
連接方式： 鋼連接與鉸接相結合 焊接等級：
圍護材料：PVC膜布
透光率： >50%或者不透光 材質性能： 抗風雨、抗紫外線
使用年限：>5年
產品質保期：1年，終身維修
相比較于傳統體育場館，建廷裝配式體育場館具有以下突出的優勢：
1. 審批手續簡單
目前在我國，臨時設施是指用于臨時性或半永久性的設施，不能永久使用，大多數在其可使用的期限內就要拆除清理或者重建。
據了解，目前國內相關政府部門把鋁合金篷房列為臨時設施，不屬于建設工程。在國內絕大部分城鎮，篷房的搭建無需辦理建設工程規劃許可審批等各種繁雜手續，設計安裝單位準入資質要求簡單，項目驗收主要由施工單位和業主自行負責。理論上來說，經驗收合格的建廷篷房使用年限最高可達20-30年。
2. 結構安全，建造費用低、時間短
廣州建廷設計的裝配式體育場館使用高強度鋁合金6061/T6作為主框架，設計使用年限15年，結構耐火等級達到2級，材料防火等級達到B1級，可抵御8級風力的負荷，以GB50352《民用建筑設計通則》等相關標準作為參考依據。
裝配式體育場館－篷房的造價相比較傳統結構體育場館建筑更加低廉，約為傳統體育場館造價的1/3~1/2，年運營成本是傳統體育館的1/3左右，投資回報比傳統體育場館更快，經濟效益明顯。
另外，裝配式體育場館的設計、制作加工和調試均可在工廠內完成，在場館現場主要進行安裝作業。從設計、采購到加工2個月內可以完成。一般在10天左右將主體建筑安裝完畢，短時間內就可以投入使用。
3. 節能環保，重復利用
裝配式體育場館使用的是專用刀刮涂層布，具有良好的隔熱、抗風雨和通風效果，可以根據運動場地的不同要求可采用無眩光照明或遮光，利用材料對光線的高反射率提高場館自然光線采光率，為體育館內提供適宜的照明效果。通過一體化的設計，可以讓場館內部配套設施更加高效節能。
靈活利用零散土地，對于租期不定的土地或者土地資源稀缺的大城市來說，裝配式體育場館屬于可移動的模塊化設施，可以遷移到其他地點重復搭建使用，實現土地成本和場館設施投入的最低化。利用篷房模塊化的特點，建筑面積大小靈活變化，可以在不同類型的土地上搭建多種類的體育運動場館。
